3.10.6 Маховик

3.10.5. Маховик

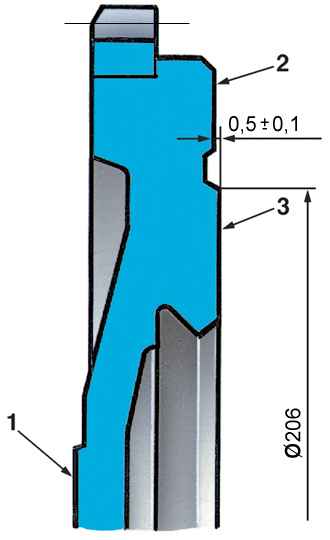

Маховик

1 – поверхность крепления к фланцу коленчатого вала;

2 – поверхность крепления сцепления;

3 – опорная поверхность ведомого диска сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте состояние зубчатого венца; в случае повреждения зубьев замените маховик.
2. Поверхности маховика, сопрягаемые с коленчатым валом и с ведомым диском сцепления, должны быть без царапин, задиров и быть совершенно плоскими.
3. Если на рабочей поверхности 3 маховика под ведомый диск сцепления имеются царапины, проточите эту поверхность, снимая слой металла толщиной не более 1 мм. Затем проточите поверхность 2, выдержав размер 0,5±0,1 мм и обеспечивая параллельность поверхностей 2 и 3 относительно поверхности 1. Допуск непараллельности составляет 0,1 мм.
4. Установите маховик на оправку, центрируя его по посадочному отверстию с упором на поверхность 1, проверьте биение плоскостей 3 и 2.
5. В крайних точках индикатор не должен показывать биений, превышающих 0,1 мм.
