4.1.5 Топливный бак

4.1.4. Топливный бак

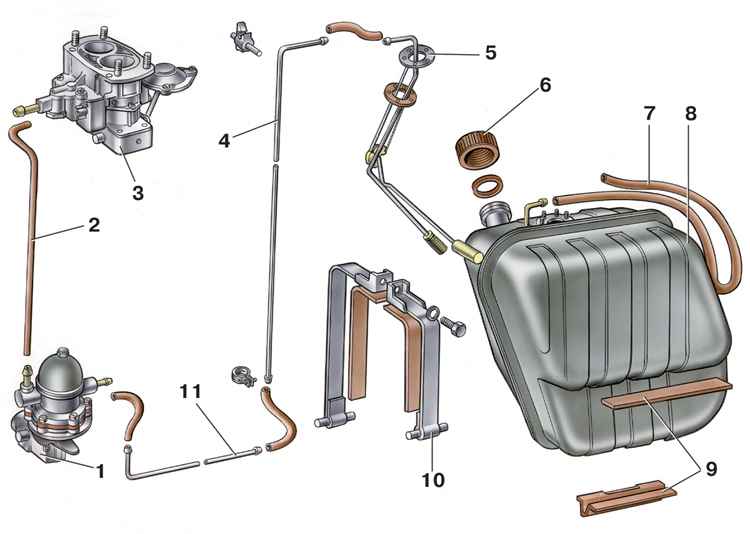

Топливный бак и топливопроводы

1 – топливный насос;
2 – шланг от топливного насоса к карбюратору;
3 – карбюратор;
4 – задняя трубка;
5 – датчик указателя уровня и резерва топлива;

6 – пробка топливного бака;
7 – трубка вентиляции топливного бака;
8 – топливный бак;
9 – прокладки;
10 – хомут крепления топливного бака;
11 – передняя трубка

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Cнимите провод «масса» аккумуляторной батареи.

2. Отверните пробку 6 наливной трубы, сливную пробку и слейте бензин (на автомобилях с 1985 г. выпуска сливная пробка отсутствует).

3. Снимите щиток топливного бака.

4. Отсоедините провода массы, указателя уровня и резерва топлива.

5. Отсоедините шланги подачи топлива и вентиляции топливного бака.

6. Отверните болт хомута 10 и снимите топливный бак.

7. Установку топливного бака проводите в обратном порядке.

Очистка и контроль

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите с бака датчик уровня топлива. Для удаления загрязнений и отложений промойте бак бензином. Затем промойте бак струей горячей воды и пропарьте для удаления остатков бензина.

2. Тщательно осмотрите бак по линии стыка и убедитесь в отсутствии течи. Обнаруженные места течи по стыку запаяйте мягким припоем.

Предупреждение

Паять можно только хорошо промытый и пропаренный бак, не содержащий паров бензина, чтобы не было воспламенения и взрыва при пайке.
