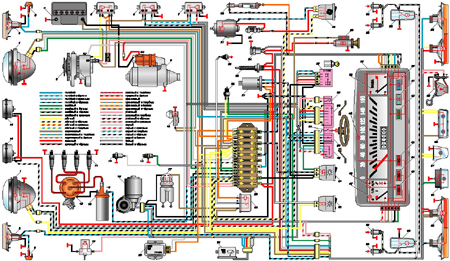

Автомобиль ВАЗ 2101 (Жигули)Все автомобили » ВАЗ 2101 (Жигули) . 11.1. Схемы электрооборудования11.1.1 Схемы электрооборудования
1 – фары;
2 – передние указатели поворота;
3 – боковые указатели поворота;
4 – аккумуляторная батарея;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – реле включения ближнего света фар;
7 – реле включения дальнего света фар;
8 – генератор;
9 – стартер;

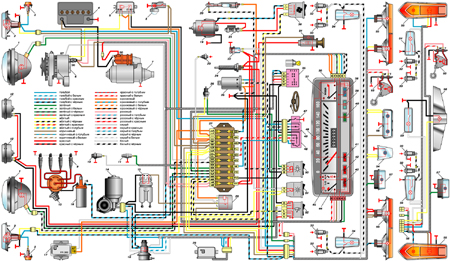

10 – подка...11.1.2 Интерактивная схема электрооборудования автомобиля ВАЗ–21011, ВАЗ–21013
1 – фары;
2 – передние указатели поворота;
3 – боковые указатели поворота;
4 – аккумуляторная батарея;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – реле включения ближнего света фар;
7 – реле включения дальнего света фар;
8 – генератор;
9 – стартер;
10 – подка...11.1.3 Схема электрооборудования автомобиля ВАЗ–2101, ВАЗ–2102
1 – фары;
2 – подфарники;
3 – боковые указатели поворота;
4 – аккумуляторная батарея;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – генератор;
7 – стартер;
8 – подкапотная лампа;
9 – свечи зажигания;
10 – датчик контрольной лампы давления м...
|
