11.0 Электрооборудование

11. Электрооборудование

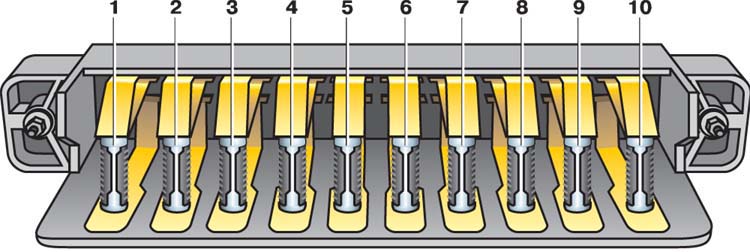

Плавкие предохранители


Электрооборудование выполнено по однопроводной схеме – отрицательные выводы источников и потребителей электроэнергии соединены с «массой», которая выполняет функцию второго провода. Схемы электрооборудования автомобиля представлены в подразделе 11.1.1 и подразделе 11.1.2.

За время выпуска автомобилей ВАЗ-2101 в их схему вносились небольшие изменения. Так, в 1977 г. добавился фонарь 57 света заднего хода с выключателем 26 на коробке передач, бачок с датчиком 15 уровня тормозной жидкости. С 1980 г. стал устанавливаться ножной омыватель ветрового стекла со встроенным выключателем стеклоочистителя, и поэтому изменилась схема включения стеклоочистителя.

Большинство цепей включается выключателем зажигания. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, плафонов освещения салона и штепсельной розетки для переносной лампы.

Электрооборудование автомобиля защищено плавкими предохранителями (см. рис. Плавкие предохранители), установленными под панелью приборов с левой стороны от рулевой колонки. Цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя не защищены предохранителями.

Прежде чем заменить перегоревший предохранитель, необходимо выяснить причину его сгорания и устранить ее. При поисках неисправности рекомендуется просмотреть цепи, которые защищает данный предохранитель (см. табл. Цепи, защищаемые плавкими предохранителями).

Не допускается устанавливать самодельные или какие-либо другие предохранители, не предусмотренные конструкцией автомобиля, т.к. это может привести к перегреву проводов и к пожару.

Цепи, защищаемые плавкими предохранителями

№ предохранителя (см. рис. Плавкие предохранители) Защищаемые цепи
1 (16 А) Плафоны. Звуковые сигналы. Штепсельная розетка для переносной лампы. Прикуриватель. Лампы стоп-сигнала в задних фонарях
2 (8 А) Стеклоочиститель и его реле. Электродвигатель отопителя. Элек-тродвигатель омывателя ветрового стекла (на ВАЗ-21011)
3 (8 А) Левая фара (дальний свет) и контрольная лампа включения дальнего света
4 (8 А) Правая фара (дальний свет)
5 (8 А) Левая фара (ближний свет)
6 (8 А) Правая фара (ближний свет)
7 (8 А) Левый подфарник (габаритный свет). Контрольная лампа габаритного света. Правый задний фонарь (габаритный свет). Лампа освещения багажника. Фонарь освещения номерного знака*. Лампа освещения комбинации приборов
8 (8 А) Правый подфарник (габаритный свет). Левый задний фонарь (габаритный свет). Подкапотная лампа. Лампа освещения прикуривателя
9 (8 А) Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольная лампа давления масла. Контрольная лампа включения стояночного тормоза и уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Указатели поворота и соответствующая контрольная лампа. Фонарь заднего хода. Лампа освещения вещевого ящика
10 (8 А) Регулятор напряжения. Обмотка возбуждения генератора

* На автомобилях выпуска 70-х годов одна лампа фонаря освещения номерного знака была защищена предохранителем 7, а другая – предохранителем 8.
