3.14.5 Вентиляция картера двигателя

3.14.4. Вентиляция картера двигателя

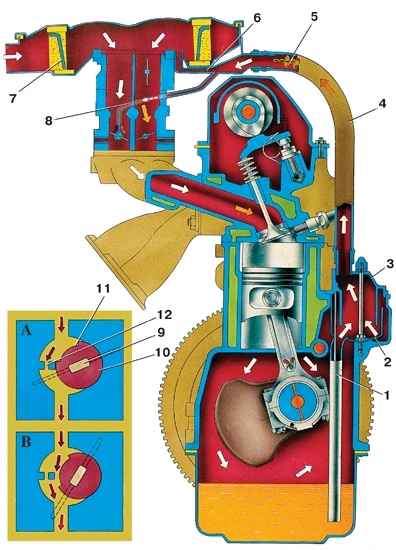

Схема вентиляции картера двигателя

А и В – работа золотникового устройства карбюратора при малой частоте вращения коленчатого вала (А) и при высокой (В);
1 – сливная трубка маслоотделителя;
2 – маслоотделитель;
3 – крышка сапуна;
4 – шланг отсоса газов;
5 – пламегаситель;
6 – вытяжной коллектор;
7 – фильтрующий элемент воздушного фильтра;
8 – шланг отвода газов в задроссельное пространство карбюратора;
9 – ось дроссельной заслонки первичной камеры;
10 – золотник;
11 – канавка золотника;
12 – калиброванное отверстие

Промывка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для промывки снимите шланги 4 и 8 от патрубков вентиляции, выньте из шланга 4 пламегаситель 5, снимите крышку 3 сапуна и промойте их бензином или керосином.
2. Промывать также необходимо золотниковое устройство карбюратора, полости и патрубки воздушного фильтра, по которым проходят отсасываемые газы.
