11.2.4 Реле-прерыватель указателей поворота

11.2.3. Реле-прерыватель указателей поворота

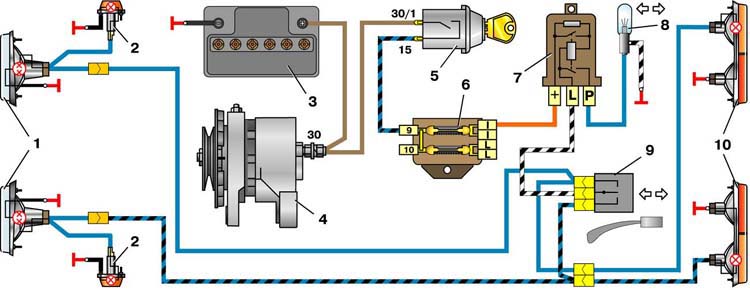

Схема включения указателей поворота

1 – подфарники;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель зажигания;
6 – блок предохранителей; 		7 – реле-прерыватель указателей поворота;
8 – контрольная лампа указателей поворота;
9 – переключатель указателей поворота;
10 – задние фонари

Данные для проверки

Количество циклов в минуту при нормальной нагрузке 46 Вт:
  – при номинальном
напряжении и 20° С 		85 ± 15
  – при напряжении 15 В
и 40° С, не более 		120
  – при напряжении 10,8 В
и -20° С, не менее 		60

Реле-прерыватель типа РС-491 предназначен для получения прерывистого светового сигнала указателей поворота. Он крепится под комбинацией приборов на болту, приваренном к стенке коробки воздухопритока. Неисправный реле-прерыватель ремонту не подлежит и его следует заменять новым. Для замены необходимо предварительно снять комбинацию приборов.
