11.3.1 Звуковые сигналы

11.3. Звуковые сигналы

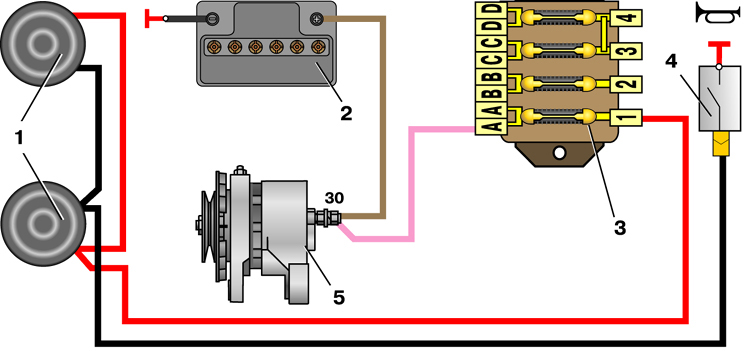

Схема включения звуковых сигналов

1 – звуковые сигналы;
2 – аккумуляторная батарея;
3 – блок предохранителей; 		4 – выключатель звуковых сигналов;
5 – генератор

На автомобилях устанавливается два звуковых сигнала: один низкого, а другой высокого тона. Звуковые сигналы размещаются в моторном отсеке и крепятся на кронштейне, прикрепленном к левому щитку радиатора.
